国精产品一二三区传媒公司丨97一区二区国产好的精华液丨亚洲一区二区三区写真丨中文字幕成人精品久久不卡丨久久国产精品_国产精品

粉末涂料的熱敏底材和非導電材料

熱敏底材一般為非導電材料，如木材、中密度板、塑料、陶瓷等，故在靜電涂裝時應考慮以下幾個問題：

①底材預熱或預涂導電底漆；②進步塑料底材的導電性；③可能的情況下進步底材的水分含量。

熱敏底材涂裝時應盡可能下降固化溫度，因而所用粉末涂料應該可低溫固化或輻射固化，可供選擇的固化技能包含：

①低溫固化，125 ℃×25 min；②近紅外固化，數秒；③UV 固化；④過氧化物固化，內模粉末涂裝。

超低溫烘烤固化體系

低溫熱固化體系是粉末涂料商場上仍在增長的品種。通過調整促進劑混合物制成一系列新型聚酯。

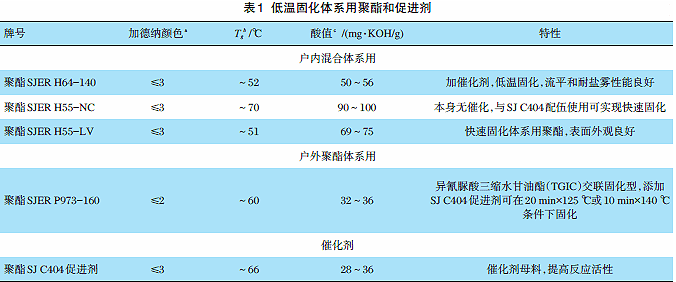

選用環氧樹脂或縮水甘油基化合物在125 ℃的低溫下經較長時刻的烘烤而固化成膜，首要用于熱敏底材涂裝。用于超低溫烘烤系統的實驗性聚酯和促進劑如表1 所列。

低溫熱固化體系主要應用于MDF 涂裝。近年來MDF 行業發展迅速，對無溶劑涂料有很強的需求。MDF 本身具有某些特性，對其進行粉末涂料涂裝有以下特殊的工藝條件要求。

（1）MDF 不同批次間的質量一致性

①密度散布穩定（約780 kg/m3）；

②水分散布的隨機性，從導電性和脫氣性要求來看，MDF 的水分應操控在6%～7%；

③尺寸的溫度穩定性。

（2）預熱要求（紅外燈照射30 s）底材溫度在70～80 ℃之間。

（3）靜電噴涂（電暈帶電/摩擦帶電）操控靜電噴涂操控，不然難以預估涂膜厚度。

選用試驗室制備的聚酯樹脂制造粉末涂料，表2～5給出了試驗配方以及在金屬底材和MDF 底材上涂裝的試驗結果。

粉末涂料制備選用的是試驗型單螺桿擠出機，擠出溫度80～90 ℃，螺桿轉速200 r/min；電暈靜電噴槍噴涂制板，底材為鋼板、鋁板和MDF 板。

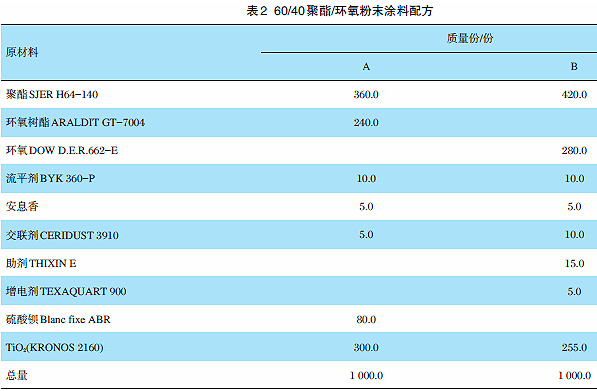

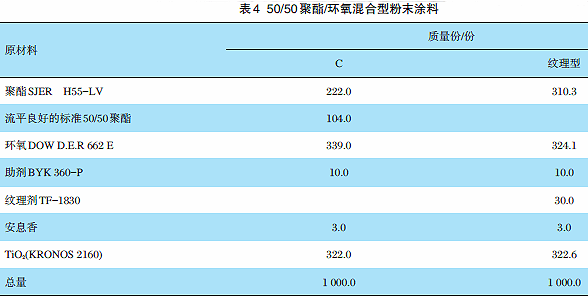

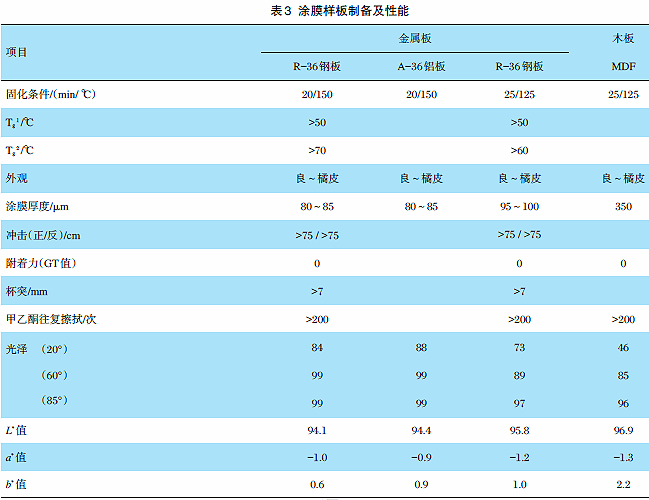

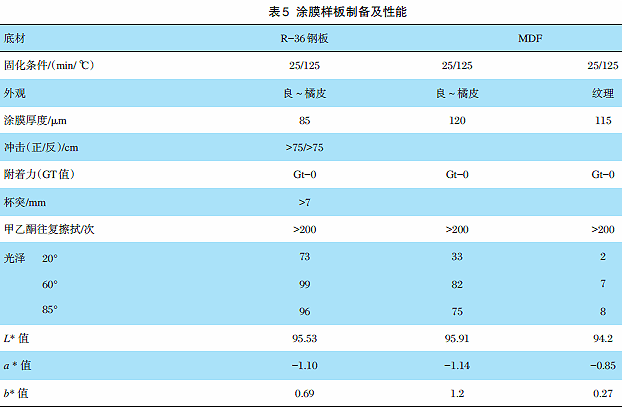

表2、表4 分別為60/40 聚酯、50/50 聚酯/環氧混合型體系。并分別測試了不同固化條件下的涂膜功能見(表3、表5)。
